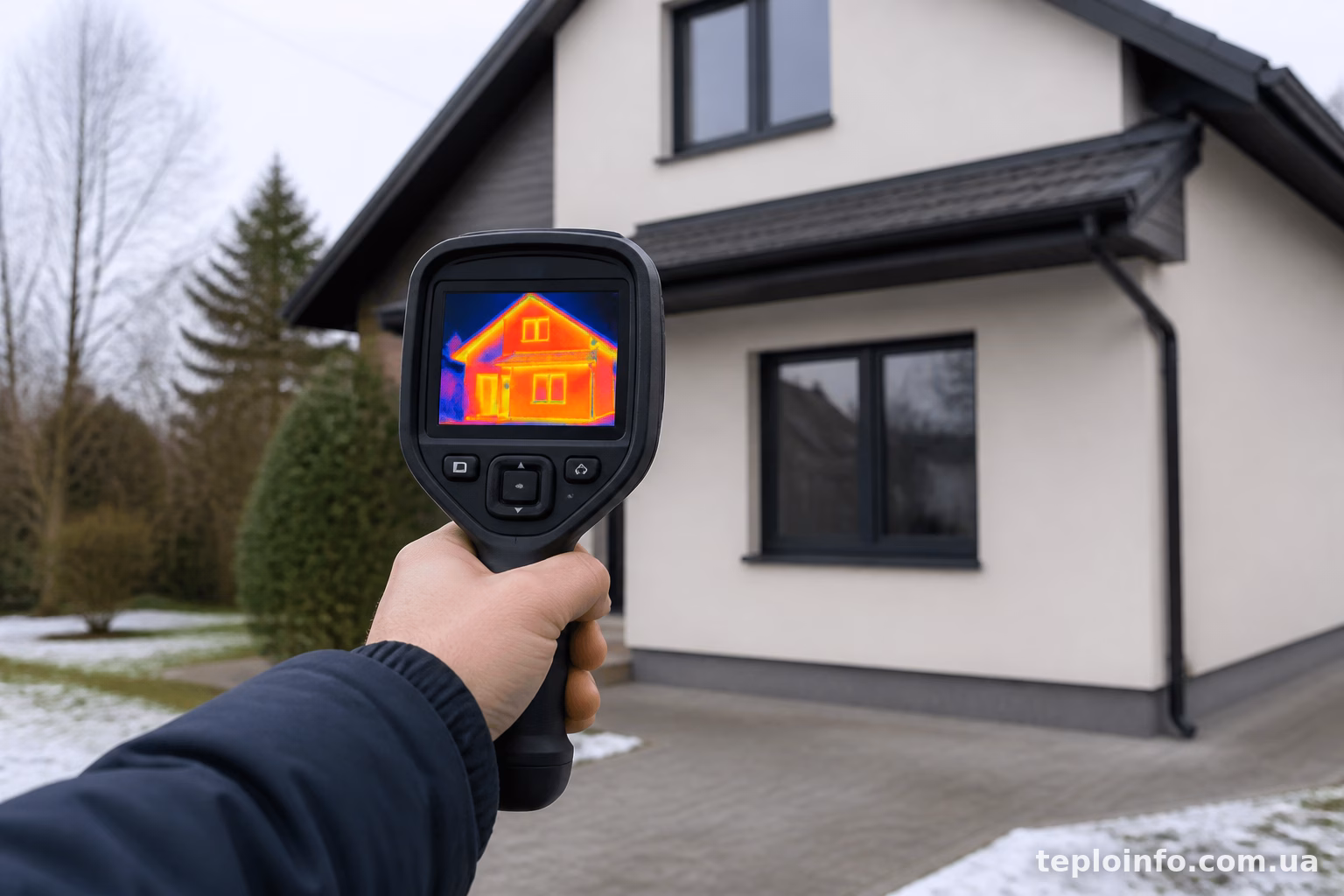

Взимку вмикаєш опалення на повну, а в кімнатах все одно прохолодно біля вікон чи стін. Рахунки за газ чи електрику ростуть, а комфорту більше не стає. Найчастіша причина — тепло просто витікає через погано утеплені ділянки будинку, і найшвидший спосіб знайти ці місця — тепловізійна зйомка, або термографія.
Що таке термографія і як вона працює
Тепловізор фіксує інфрачервоне випромінювання поверхонь і перетворює його в кольорове зображення, де кожен колір відповідає певній температурі. Червоний та жовтий — тепло, синій та фіолетовий — холод. Наводиш камеру на стіну — і бачиш, де саме тепло виходить назовні, а де утеплення тримає температуру як треба.
Принцип простий: будь-яка поверхня випромінює інфрачервоні хвилі залежно від своєї температури. Людське око цього не бачить, а спеціальний сенсор — бачить чудово. Тому термографію використовують не тільки в будівництві, а й у медицині, енергетиці, навіть у ветеринарії.
Для будинку це, по суті, рентген утеплення. Без розкриття стін, без штроблення — просто навів камеру і за кілька секунд отримав картинку з усіма проблемними зонами.

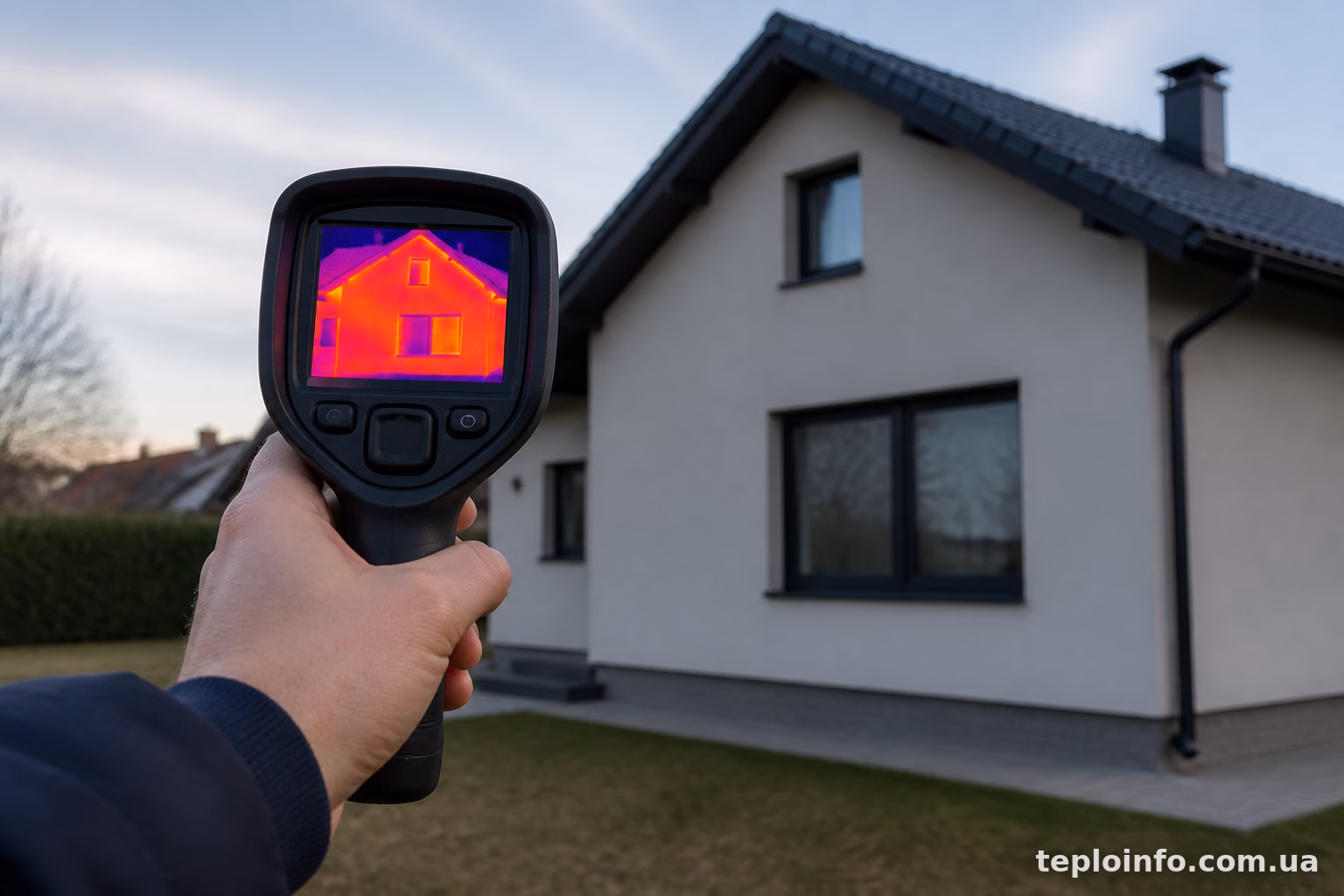

Навіщо взагалі це робити
Причин зазвичай кілька, і рідко хтось замовляє зйомку просто з цікавості.
- Хочеться зрозуміти, чому в будинку холодно попри начебто нормальне утеплення.
- Планується ремонт фасаду або заміна вікон, і треба знати, куди спрямувати увагу насамперед.
- Купуєш будинок і хочеш перевірити реальний стан теплоізоляції, а не вірити на слово продавцю.
- Здається, що котел чи система опалення працює на межі, а результату немає.
- Просто хочеться скоротити витрати на опалення хоча б на 15-20%, що цілком реально при усуненні основних тепловитоків.
У мене був випадок клієнта, який два роки поспіль скаржився на холодну спальню на другому поверсі, хоча батареї стояли нові й потужні. Термографія за 40 хвилин показала — проблема не в опаленні, а в тонкому шарі утеплювача на мансардному даху, який просів і залишив голі ділянки. Батареї тут ні до чого були.
Коли краще проводити зйомку
Тепловізор найкраще працює, коли є суттєва різниця температур між приміщенням і вулицею. Ідеально — коли всередині плюс 20-22, а надворі мінус 5-10. Літом сенс термографії практично зникає, бо різниця мінімальна і картинка виходить “плоскою”.
Найкращий час доби — раннє ранок або вечір, коли сонце не встигло нагріти фасад і не спотворює показники. Пряме сонячне випромінювання на стіні може дати хибну картину — здається, що там тепло, хоча насправді це просто нагрів від сонця, а не витік з приміщення.
Вологість і вітер теж впливають. Сильний вітер охолоджує поверхню нерівномірно, дощ взагалі унеможливлює точну зйомку. Тому професіонали зазвичай чекають сухої безвітряної погоди з мінусовою температурою на вулиці.

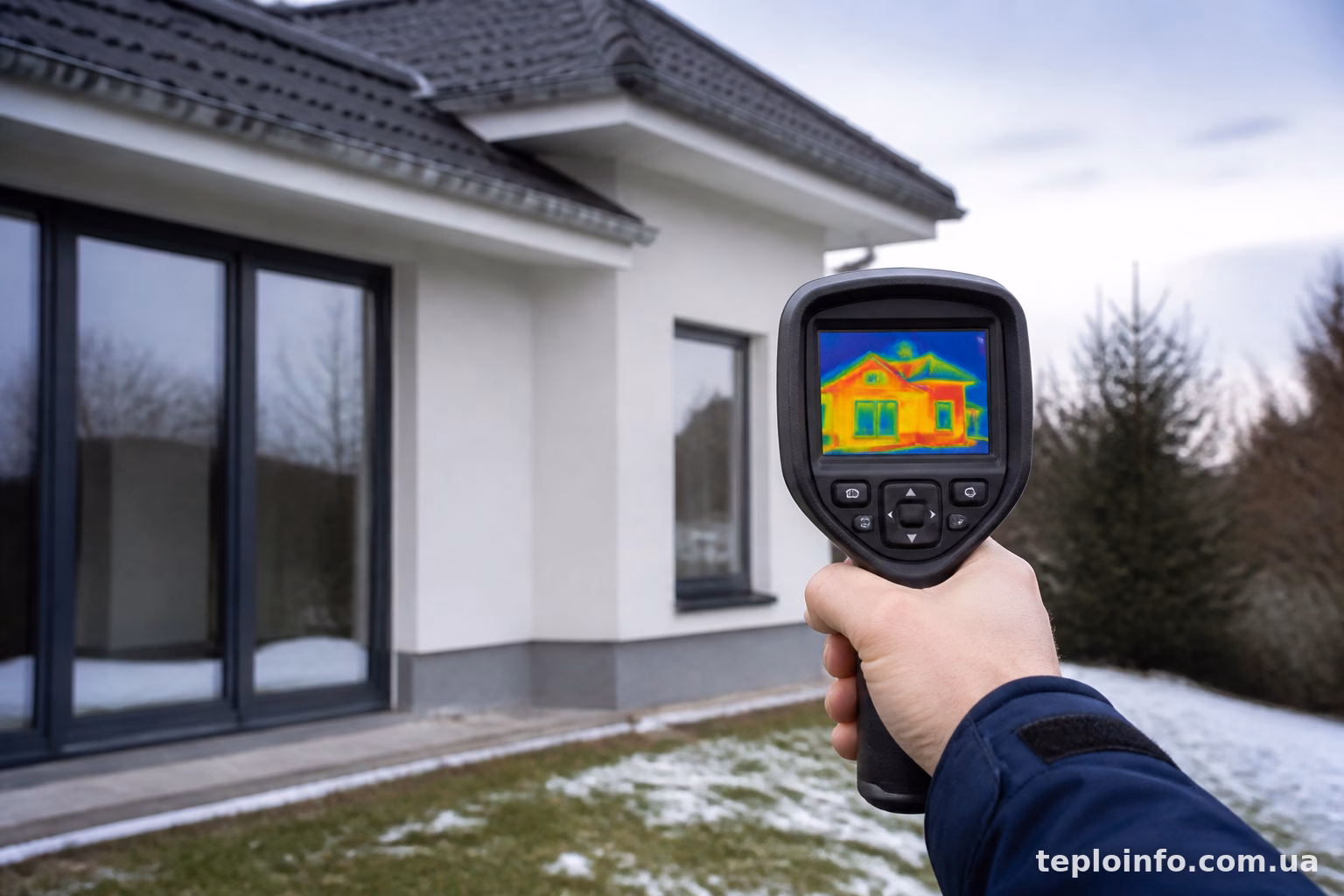

Що показує термограма насправді
Тут важливий нюанс — тепловізор не бачить крізь стіну. Він фіксує температуру поверхні, а вже з цього роблять висновки про те, що відбувається всередині конструкції.
Якщо на зовнішній стіні видно яскраву жовту чи червону пляму на фоні синьої однорідної поверхні — це майже завжди означає витік тепла зсередини. Причини можуть бути різні:
- недостатня товщина утеплювача або його відсутність на окремій ділянці;
- містки холоду через металеві елементи каркасу чи кріплення;
- нещільне прилягання вікна до отвору, продування по периметру рами;
- тріщини в стіні, через які повітря проходить наскрізь;
- проблеми з вентиляцією, коли тепле повітря йде туди, куди не мало б.
Часто найгарячіші плями знаходять якраз по кутах будинку та навколо вікон і дверей. Це логічно — там найбільше стиків матеріалів, і саме там найлегше помилитися при монтажі.
Типові проблемні зони в українських будинках
Якщо узагальнити роботу з десятками об’єктів, найчастіше тепловитоки трапляються в таких місцях.
Кутові з’єднання стін — там, де сходяться дві зовнішні стіни, утеплювач часто кладуть внахлест абияк, залишаючи щілини. На термограмі це виглядає як яскрава вертикальна смуга.
Примикання вікон до стіни. Особливо це стосується старих будинків, де вікна міняли пізніше, ніж будувався будинок. Монтажна піна з часом усідає, з’являються зазори, і через них йде суттєва частина тепла.
Горища і мансардні поверхи. Тут утеплювач часто кладуть недбало — з провисаннями, зазорами між листами, без урахування пароізоляції. В результаті тепло піднімається і йде прямо через дах.
Цоколь будинку. Це та частина, яку часто взагалі забувають утеплювати, вважаючи, що земля і так тримає тепло. Насправді через непроутеплений цоколь може йти до 10% всіх втрат.
Двері вхідні та балконні. Особливо старі металеві двері без термовкладки — вони промерзають наскрізь і виступають як величезний радіатор холоду просто в коридорі.

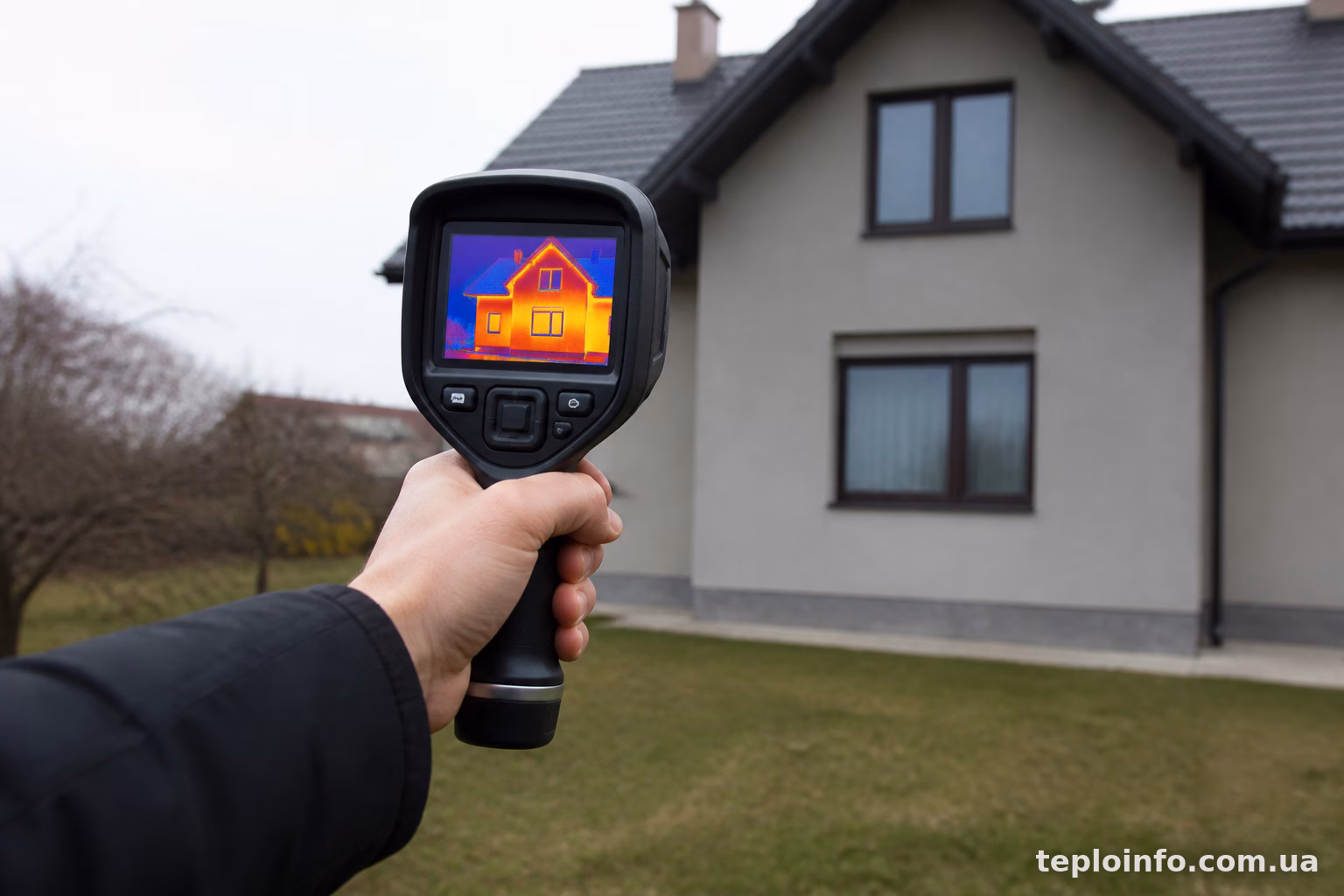

Як проходить сама процедура
Спеціаліст приїжджає з тепловізором (зазвичай це камера типу FLIR або Testo, хоча є й бюджетніші варіанти), обходить будинок зовні та зсередини, знімає всі зовнішні стіни, вікна, двері, дах, цоколь.
Знімки роблять як з вулиці, так і з приміщення — для порівняння. Іноді додатково використовують теплопушку “блоуер-дор”, яка створює перепад тиску в будинку і посилює видимість щілин та продувань. Це особливо корисно для виявлення дрібних нещільностей, які інакше можуть залишитись непоміченими.
Після зйомки готують звіт — зазвичай це набір термограм з поясненнями, де саме знайдено проблему і яка вона критичність. Хороший фахівець не просто покаже картинку, а й підкаже, що робити далі: чи треба перекладати утеплення, чи достатньо просто загерметизувати шви монтажною піною або силіконовим герметиком.
Скільки це коштує і чи варто витрачатися
Ціна залежить від площі будинку та регіону, але орієнтовно зйомка приватного будинку в Україні обходиться в 1500-4000 гривень. Для квартири буде дешевше — там менше зовнішніх стін для перевірки.
Здається, ніби витрата зайва, коли й без того бюджет ремонту тріщить. Але подумайте: якщо термографія допоможе знайти одну серйозну проблему, як-от непроутеплена ділянка даху чи погано встановлене вікно, економія на опаленні за один сезон уже перекриє вартість зйомки. А якщо помилок кілька — тим більше окупиться.
До того ж, це страховка від марних витрат. Краще один раз побачити реальну картину, ніж роками гадати, куди йде тепло і чому котел працює на межі можливостей.
На що звернути увагу при виборі виконавця
Не кожен, хто має тепловізор, вміє грамотно інтерпретувати результати. Варто питати про досвід, дивитися приклади попередніх звітів, цікавитись, яким обладнанням користується фахівець.
Гарний знак — коли спеціаліст одразу попереджає про погодні умови, необхідні для точної зйомки, а не погоджується працювати в будь-яку погоду “аби взяти гроші”. Також важливо, щоб звіт був не просто набором картинок, а містив пояснення і рекомендації — інакше сенсу в такій діагностиці мало.
—
Термографія — це не магія і не панацея, а просто зручний інструмент діагностики, який показує реальний стан теплоізоляції без розбирання стін. Для когось це стане підтвердженням, що з будинком все гаразд, для когось — відкриттям, куди саме йдуть гроші за опалення. У будь-якому разі, знати правду завжди краще, ніж гадати навмання.
