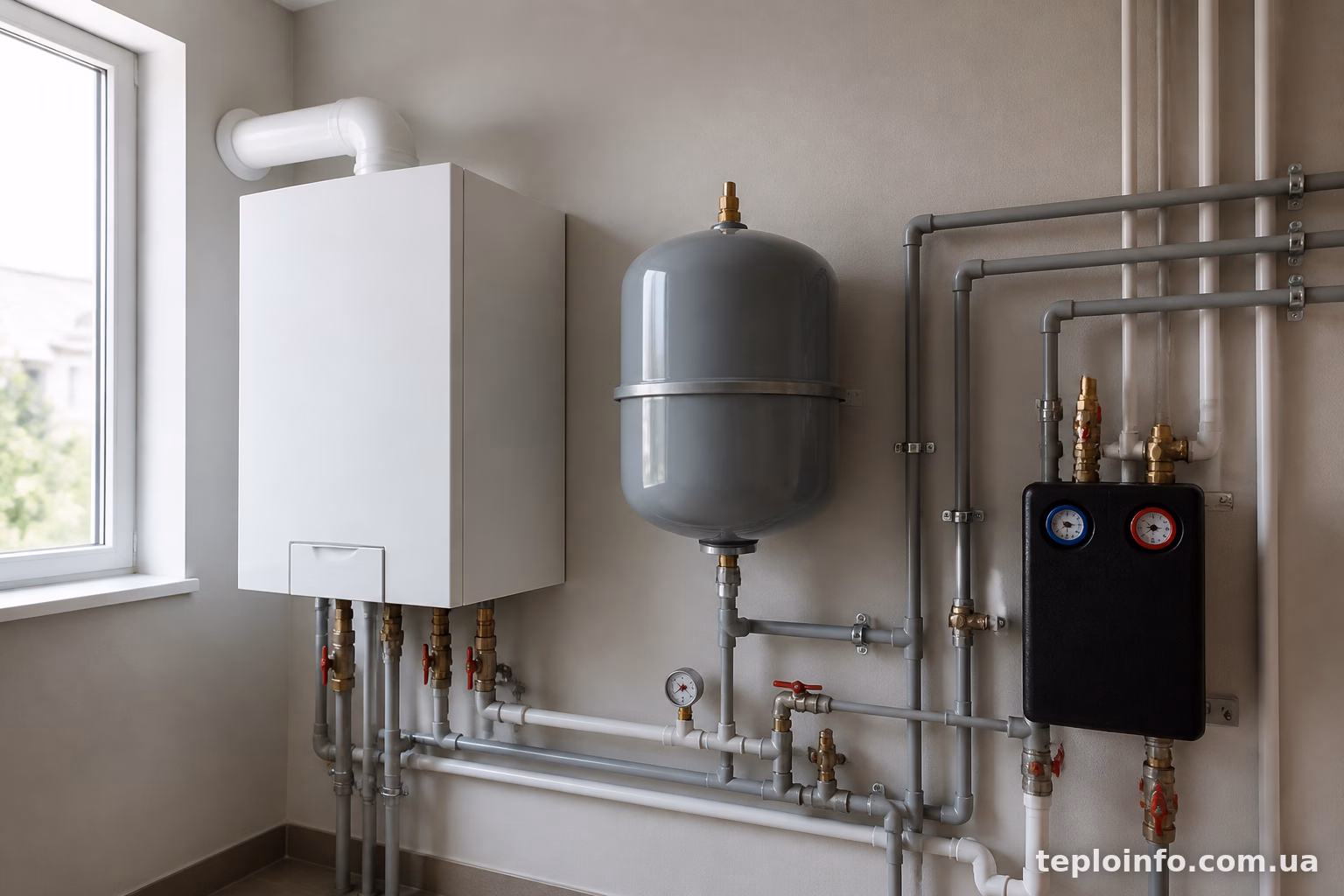

Вода при нагріванні збільшується в об’ємі. Здавалося б, дрібниця — але саме через це в закритій системі опалення без розширювального бака тиск може підскочити настільки, що спрацює запобіжний клапан, а то й трісне якийсь елемент системи. Розширювальний бак приймає цей надлишок, гасить стрибки тиску і взагалі дозволяє системі працювати без нервів.
Якщо коротко — це металева ємність, розділена гумовою мембраною на дві частини. З одного боку вода з системи опалення, з іншого — повітря або азот під певним тиском. Коли вода нагрівається і “росте” в об’ємі, зайва частина заходить у бак, тисне на мембрану, стискає повітряну подушку. Система залишається закритою, тиск контрольований, все працює як годинник.
Чому без бака система не проживе довго
Візьмемо звичайний приватний будинок з котлом на 24-30 кВт. Об’єм теплоносія в такій системі — десь 80-150 літрів, залежно від протяжності труб і кількості радіаторів. Вода при нагріванні від 20°C до 80-90°C збільшується в об’ємі приблизно на 3-4%. Начебто копійки. Але порахуйте: 100 літрів води дадуть приріст 3-4 літри. Цим літрам треба десь подітися.
У закритій системі (а зараз майже всі системи закриті, з мембранним баком, а не старим відкритим бачком на горищі) цій воді нікуди йти, крім бака. Немає бака — тиск росте, спрацьовує запобіжний клапан і скидає воду назовні. Раз спрацював, два, три — і от вже в системі повітря, тиск падає нижче норми, котел видає помилку і йде в захист.
Гірший сценарій — клапан заклинив або його немає взагалі (буває й таке на старих системах). Тоді тиск росте безконтрольно, і під ударом опиняється сам котел — теплообмінник, прокладки, з’єднання. Ремонт теплообмінника коштує як половина нового бака, тільки бак цей вже не допоможе.

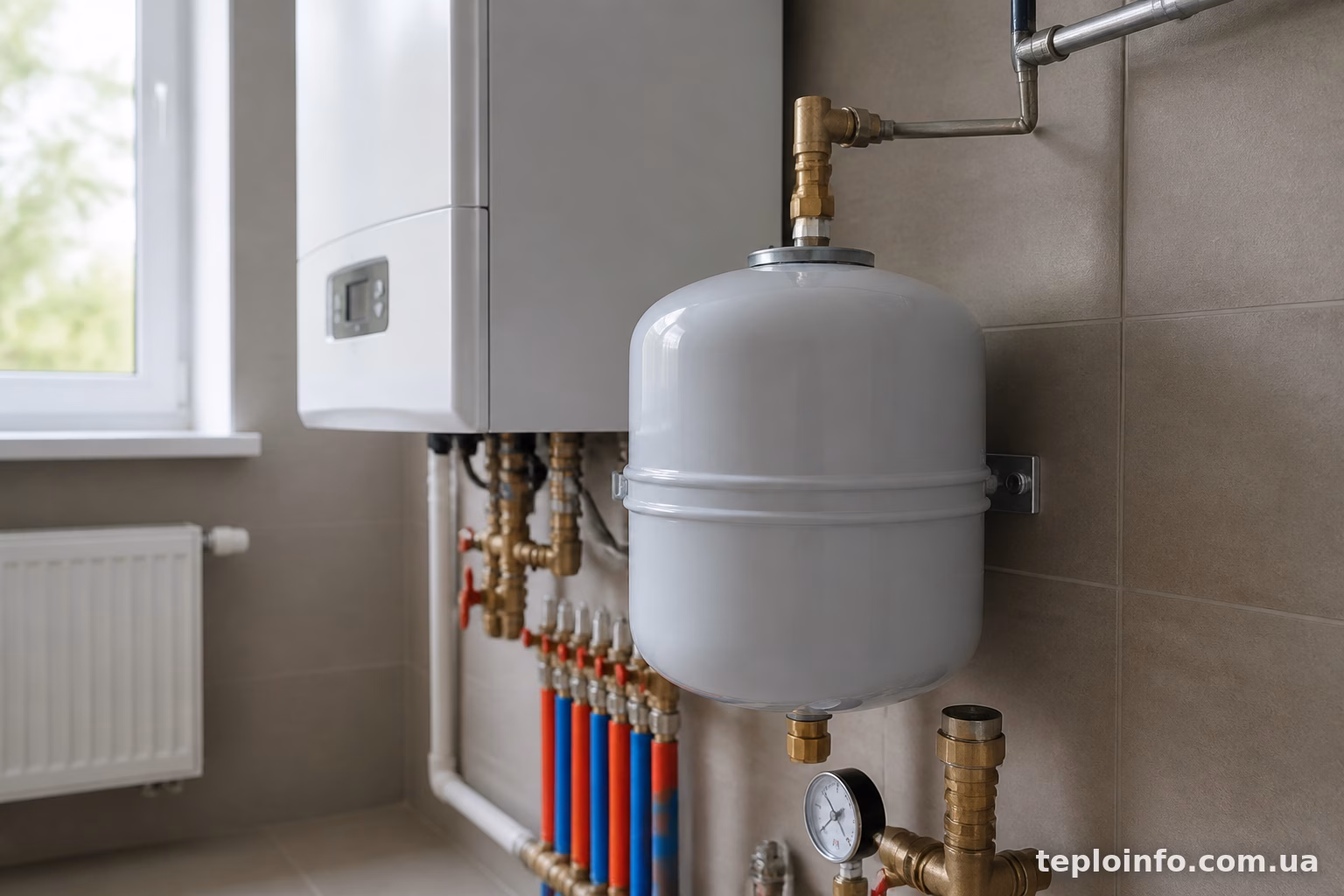

Мембранний бак чи відкритий — і чому вибір, по суті, вже зроблений за вас
Років двадцять тому в приватних будинках ставили відкриті розширювальні баки — прості ємності на горищі, з’єднані з системою трубкою. Вода при нагріванні просто піднімалася туди, при охолодженні опускалася назад. Просто, дешево, але з купою недоліків: вода контактує з повітрям, швидше корозує систему, взимку така труба на горищі може перемерзнути, та й естетика так собі.
Сьогодні майже всюди ставлять закриті мембранні баки. Вони компактні, монтуються прямо біля котла, не бояться морозу, продовжують життя системі за рахунок відсутності контакту теплоносія з киснем. Мінус хіба один — мембрана з часом втомлюється і потребує заміни, років через 8-10 в середньому. Але це дрібниця порівняно з перевагами.
Є ще окрема історія з баками для систем з антифризом (незамерзаючою рідиною) — там варто уточнювати сумісність мембрани з гліколем, бо не кожна гума однаково добре себе почуває в контакті з такими рідинами.

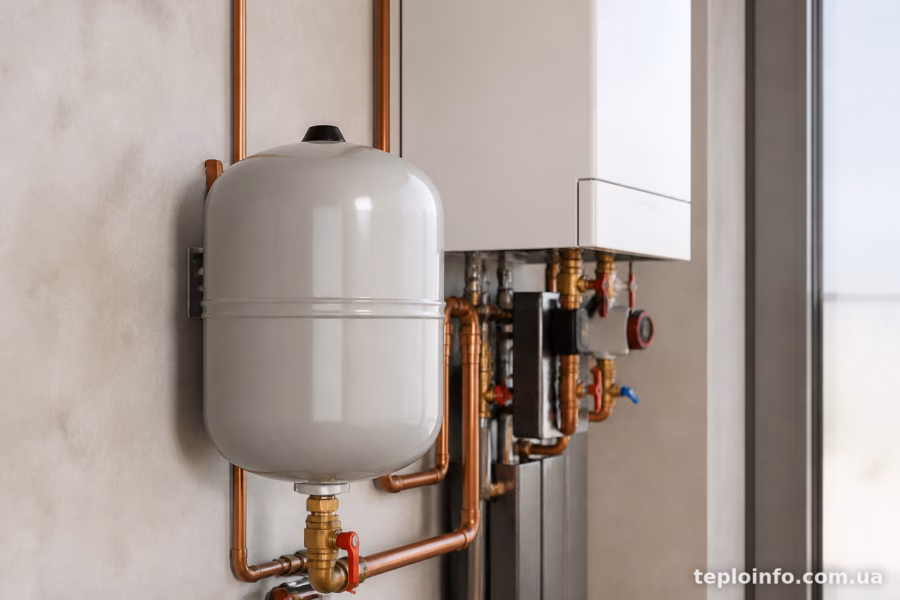

Як порахувати потрібний об’єм
Тут головне — не орієнтуватися на “на око” чи на пораду сусіда, у якого стоїть бак на 18 літрів “і все норм”. У кожної системи свій об’єм теплоносія, своя робоча температура, свій тиск. Формула для розрахунку виглядає так:
V бака = V системи × коефіцієнт розширення × коефіцієнт ефективності бака
Розберемо по частинах.
Об’єм системи (V системи) — це сумарна кількість води в котлі, трубах, радіаторах, теплих підлогах, якщо вони є. Точно порахувати складно, тому часто орієнтуються на приблизні цифри:
- система з радіаторами — приблизно 10-15 літрів води на 1 кВт потужності котла;
- система з теплою підлогою — 15-25 літрів на 1 кВт, бо труб більше і вони довші;
- змішана система — щось середнє, залежно від співвідношення контурів.
Коефіцієнт розширення залежить від максимальної температури теплоносія. При нагріванні до 90°C вода розширюється приблизно на 4%, при 70°C — на 2.5-3%. Для розрахунків зазвичай беруть коефіцієнт 0.04 (тобто 4%), щоб мати запас.
Коефіцієнт ефективності бака враховує, що не весь об’єм бака реально працює — частина об’єму йде на попередній тиск повітряної подушки. Зазвичай беруть коефіцієнт 1.3-1.5 для більшості побутових систем.
Приклад розрахунку для котла 24 кВт з радіаторною системою:
Об’єм системи: 24 кВт × 13 л/кВт ≈ 310 літрів (це вже великий будинок, для прикладу)
Розширення: 310 × 0.04 = 12.4 літра
З урахуванням коефіцієнта ефективності: 12.4 × 1.3 ≈ 16 літрів
Тобто для такої системи потрібен бак не менше 18-25 літрів, з невеликим запасом.
Для типового будинку 100-150 м² з котлом 18-24 кВт і звичайною радіаторною розводкою частіше беруть бак на 12-18 літрів. Якщо є тепла підлога — плюс окремий бак або більший об’єм, бо там теплоносія суттєво більше.
Виробники котлів часто самі вказують у інструкції рекомендований об’єм бака для конкретної моделі — це найпростіший і найнадійніший орієнтир, якщо не хочеться рахувати вручну.

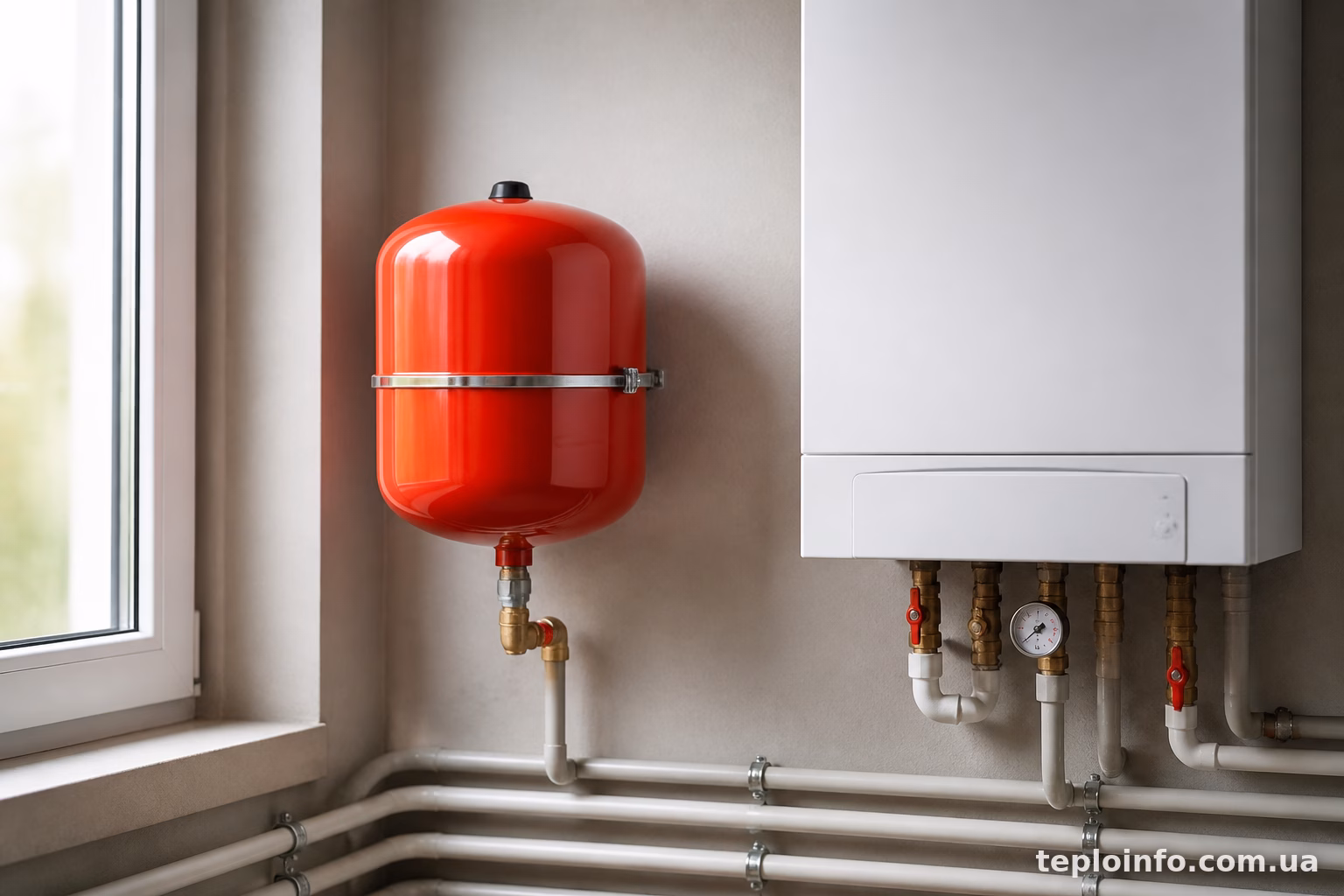

Тиск у баку теж має значення
Мало купити бак правильного об’єму — треба ще виставити в ньому коректний початковий тиск повітряної подушки. Зазвичай це 1-1.5 бар, залежно від висоти будинку та статичного тиску в системі (чим вищий будинок, тим вищий потрібен тиск). Перевіряється це звичайним автомобільним насосом з манометром, через ніпель на баку — точно як шину підкачати.
Якщо тиск у баку виставлений неправильно — занадто низький або занадто високий — бак не зможе ефективно приймати надлишок води, і всі розрахунки об’єму втратять сенс. Тому після монтажу варто завжди перевіряти цей момент, а не покладатися на заводські налаштування “за замовчуванням”.
На що ще звернути увагу при виборі
Крім об’єму і тиску, є кілька практичних моментів, які легко упустити:
- Матеріал корпусу. Більшість баків роблять зі сталі з антикорозійним покриттям, цього достатньо для домашніх систем. Для промислових масштабів іноді беруть нержавіючу сталь, але для приватного будинку це переплата без потреби.
- Максимальна робоча температура і тиск. Стандартні побутові баки розраховані на 90-110°C і 3-6 бар — цього вистачає для переважної більшості котлів, але для систем з високотемпературними твердопаливними котлами варто уточнювати окремо.
- Можливість заміни мембрани. Деякі моделі дозволяють міняти саму мембрану без заміни всього бака — це економія років через 8-10 експлуатації.
- Місце монтажу. Бак ставлять на зворотній трубі, ближче до котла, зазвичай перед циркуляційним насосом. Важливо, щоб було достатньо місця для обслуговування — підкачки повітря чи заміни мембрани.
Якщо система велика або складна — з кількома контурами, теплою підлогою і радіаторами одночасно — часом ставлять не один великий бак, а два менших, кожен на свій контур. Це дає більше гнучкості в налаштуванні і легше обслуговується.
Розширювальний бак — це той елемент системи опалення, який непомітний, поки все працює нормально, і стає дуже помітним, коли його немає або він підібраний неправильно. Витрати на правильний бак копійчані порівняно з ремонтом котла чи заміною лопнутих труб. Тому краще один раз порахувати об’єм, звірити з рекомендаціями виробника котла і поставити бак з невеликим запасом — це той випадок, коли трохи більше точно краще, ніж впритул.
